此系列文章分为3篇：理论篇，实战篇，转换篇。献给愿意花时间，动脑子去做服的GM。
此系列文章讨论的地图范围仅限于热血传奇（以下简称传奇2）的地图，本人能力有限，其他传奇的新格式不在讨论范围内。在观看本文之前，需要理解16进制的计算，以及明白数据存放是高位在后，低位在前的原理。
—————————————-分割线——————————————
传奇2的地图文件是一个索引文件，并不包含有图像信息。登录器通过这个map文件，找到指向的wil文件中的图像，并在屏幕中显示出来。
这些map文件的格式大体上有两种：12字节地图和14字节地图。
怎么区分呢？一个简单但不绝对准确的区分方法，用乐都地图编辑器打开后不报错的是12字节地图，要报错的是14字节地图。待会再讨论正确的方法。
下载一个绿色版UltraEdit工具，以下简称UE。

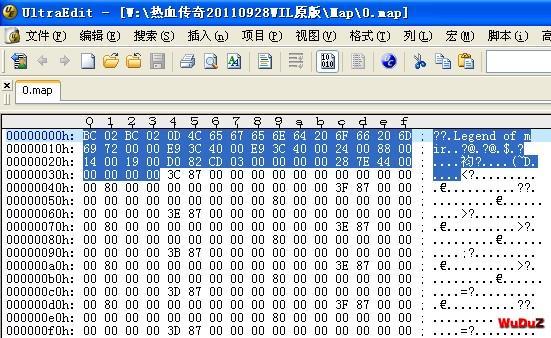

用UE打开一张地图，以比奇省0.map为例子：
我用蓝底选中的52个字节部分，习惯上称为“文件头”，包含了地图大小及地图描述，后面的是数据，传奇2的地图数据记录的是每个坐标点的具体信息。文件头开头的4个字节：BC 02 BC 02，这是地图的大小，第一组BC 02是横向大小，第二组是纵向大小。
怎么计算呢？前面我说过，数据存储是按照高位在后，低位在前，所以第一组应该是02BC，用Windows自带的计算器，可以算出16进制的2BC=10进制的700，所以比奇省地图就是一张700*700的地图，拥有49000个坐标点。在UE的右下角可以看到这张地图大小为5880052字节，那么（5880052-52）÷490000=12，所以0.map是12字节地图。
至于文件头的后面48个字节嘛，是一些描述性信息，没什么用，我们直接无视了。
和地图相关的素材，相信大家都有所了解，这里还是提一下：
Tiles 大地砖，最底层
SmTiles 小地砖，中间层
Objects 地面物体，表层
Map文件里面其实就是对上面的文件的索引，从里面得到地图的图像数据。12字节地图占了所有地图的90%以上，那么它的每个字节有什么作用呢？网上查得资料：
第1字节：Tiles里图片的序号，Tiles里第一张图序号是0，那么代码为0+1=1。低位代码。
第2字节：Tiles里图片的序号，Tiles里第一张图序号是5，那么代码为5+1=1。高位代码。最高位+8表示为不可移动的标记。
第3字节：smTiles里图片的序号，smTiles里第一张图序号是0，那么代码为0+1=1。低位代码。
第4字节：smTiles里图片的序号，smTiles里第一张图序号是5，那么代码为5+1=1。高位代码。最高位+8表示为不可移动的标记。
第5字节：obj里图片的序号，obj里第一张图序号是0，那么代码为0+1=1。低位代码。
第6字节：obj里图片的序号，obj里第一张图序号是5，那么代码为5+1=1。高位代码。最高位+8表示为不可移动的标记。
第7字节：门动画
第8字节：门开关标识
第9字节：动画效果
第10字节：动画速度
第11字节：obj的序号，实际计算是，比如obj11，那么代码就为11-1=10
第12字节：常亮点光源亮度值
对于14字节地图，只是在12字节地图的基础上添加了对tiles,smtiles的编号：
第13字节：tiles的序号，实际计算是，比如tiles5，那么代码就为5-1=4
第14字节：smtiles的序号，实际计算是，比如smtiles5，那么代码就为5-1=4
对于以上说明现在不需要去深究，知道个大概即可，如果有误的话，实战篇会更正并对其他字节作用做详细说明。
可以看出，tiles和smtiles含有移动标记，那么高位最多为8F，所以最多支持，“（8FFF）16=（36863）10”张图片，即Tiles.wil和smTiles.wil,Objects.wil里最多存放36863张有效图片。
注意：
1. 新版WZL客户端所用的地图和老版WIL客户端是一致的，无任何区别。
2. map文件的存储方式是按列存储的。
看到这有没有学会地图的计算呢？那么我出个题，一张500*500的14字节地图共有多少字节呢，文件头开始4位应该怎么写？
